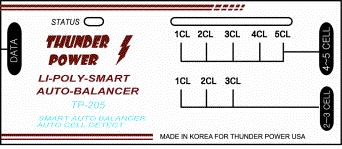

BALANCEADOR DE BATERIAS TP-205

La avanzada tecnología del balanceador TP-205 proporciona un balanceo activo y una carga segura para sus baterias de Polímero de Lítio, es importante leer este manual y utilizar el balanceador correctamente. Use este balanceador para paquetes de baterías de 2 a 5 elementos UNICAMENTE (para paquetes de 6 a 10 elementos utilice el balanceador TP-210)

Características:

• Detección automática del número de elementos del paquete de baterías
• Chequea y muestra el estado de la batería
• Avison de voltaje desbalanceado
• Aviso de sobrecarga
• Estado de cada celda mostrado mediante LED durante la carga y el balanceo
• Alerta de carga completada
• Proporciona un puerto de datos para la conexión del cargador TP y otras opciones

hequeo automático del estado de la Batería :

1.Conectar la batería al balanceador (al conector de 4 ó al de 6 pines). Solo se permite conectar una batería.

2. Esperar de 4 a 5 segundos hasta que el balanceador muestre el estado de la bateria como sigue:

A: Desbalaceo por debajo de 0.03V: LED amarillo de estado “on”, LED(s) rojo de estado “on”

Permite la carga normal

B: Desbalanceo entre 0.03 y 0.2V: LED amarillo de estado ”off”, LED(s) rojo encendido durante 5 segundos

Para baterías de 800mA o mayores, cargar a 0.5A para balancear/acondicionar la batería

Para baterías de capacidad inferior a 800mA, cargar a 0,3A para balancear/acondicionar la batería

Monitorizar el paquete durante la carga, si el paquete queda balanceado durante la misma, continuar la carga a la intensidad nominal (1C)

C:Desbalanceo superior a 0.2V: LED amarillo de estado "off”, LED(s) rojos de elementos encendidos por 60 segundos

La batería pude requerir reparación, por favor investigue la batería. o intentar acondicionar cargando a 300mA, monitorizar la batería durante la carga

Alertas de audio adicionalest:

Voltaje de elemento por debajo de 3.2V, pitido por 5 segundos

Voltaje de un elemento por encima de 4.3V, pitído continuo

<Proceso de carga de la batería >

Tras el chequeo de la batería, conecte los conectores de carga al cargador y seleccione:

Intensidad de carga conforme a la batería y su estado (ver última página)

• Alerta de carga completada: Pitido multi-tono y LED de estado encendido (Detenga la carga o espere hasta que esta se complete)
• Alerta de sobrecarga (Algún elemento por encima de 4.3V): Doble pitido y LED de estado parpadeando(Detenga la carga inmediatamente)
• Alerta de desbalanceo de más de 0.2V durante la carga: LED(s) de elemento parpadeando y pitido por 10 segundos, se repetirá cada minuto hasta la carga de acondicionamiento (reducir la intensidad de carga a 0.5A y monitorizar cuidadosamente )

<Precauciones>

1. No conectar 2 baterías (de 4 y 6 pines) simultáneamente

2. No conectar dos balanceadores simultáneamente al mismo paquete de baterías

3. No utilizar en el interior de un vehículo

4. No utilizar a la luz directa del sol

5. No utilizar cuando la temperatura ambiente es extremadamente alta

6. Utilizar y almacenar en un ambiente seco

7. Desconectar de la batería cuando no se utiliza

diagrama de conexión del paquete de baterías

<Especificaciones>

• Voltaje de referencia de 0.1% controlado por microprocesador
• Número de elemento soportados: 2 a 5 elementos en serie
• Comienzo del voltaje de balanceo:4.1V o 3.2V para >0.03V desbalanceo
• Corriente de alimentación: Max 420mAh
• Voltaje de control de desbalanceo:+/- 0.005V
• Alarma de volatje mínimo: 3.2V +/- 0.01V
• Alarma de sobre voltaje: 4.3V
• Full charge indicator: One or more cell 4.2V and all others within 0.01V
• Tamaño 38mm x 90mm x 14mm
